Instruments de mesura i material de laboratori
Per tal d’estudiar i comprendre la Física i la Química convé fer una mica de treball de laboratori. Per poder-lo dur a terme, necessitem, a més d’una sèrie de reactius químics, material de laboratori divers. En aquesta presentació veurem el material imprescindible en el laboratori i per a què
serveix aquest material. Pitja sobre el nom dels elements que desitgis consultar.
Instruments per realitzar mesures diverses
Material per contenirlíquids i dissolucions
Instrumentsper mesurar volums
Materiald’ús divers
Peu de rei
Cinta mètrica
Regle graduat
Bàscula delaboratori
Proveta
Pipeta
Bureta
Matràs d’Erlenmeyer
Vas deprecipitats
Matràs aforat
Flascons
Tubs d’assaig, vidre de rellotge, pinces,reixeta, etc.
1
2
3
4
Instruments de mesura i material de laboratori
Peu de rei
Cinta mètrica
Regle graduat
Bàscula delaboratori
Proveta
Pipeta
Bureta
Matràs d’Erlenmeyer
Vas deprecipitats
Matràs aforat
Flascons
Tubs d’assaig, vidre de rellotge, pinces,reixeta, etc.
Per tal d’estudiar i comprendre la Física i la Química convé fer una mica de treball de laboratori. Per poder-lo dur a terme, necessitem, a més d’una sèrie de reactius químics, material de laboratori divers. En aquesta presentació veurem el material imprescindible en el laboratori i per a què
serveix aquest material. Pitja sobre el nom dels elements que desitgis consultar.
Instruments per realitzarmesures diverses
Material per contenirlíquids i dissolucions
Instrumentsper mesurar volums
Materiald’ús divers
1
2
3
4
Instruments per realitzar mesures diverses
Peu de rei

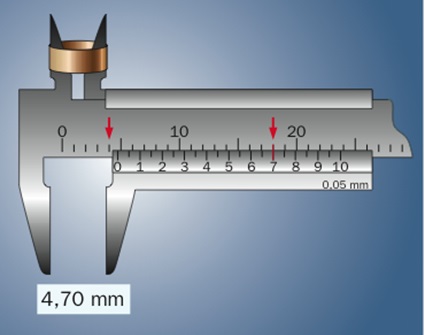

El peu de rei és un aparellutilitzat per mesurar longituds,diàmetres interiors i exteriors,fondàries i gruixos.
Consta d’un regle sobre el quellisca un altre, anomenat nònius,que ens permet d’apreciarlongituds amb una sensibilitatde fins a 0,05 mm.

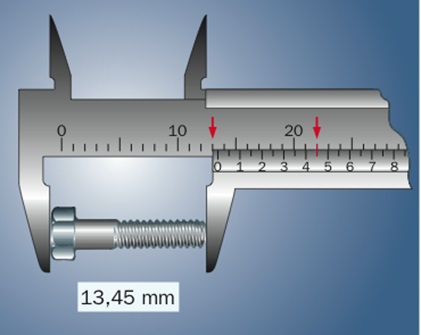

En les figures es representa coms’utilitza per fer una mesura de longitud, una de diàmetre interiori una de fondària d’un relleu.
(1 de 4)
Instruments per realitzar mesures diverses
Cinta mètrica

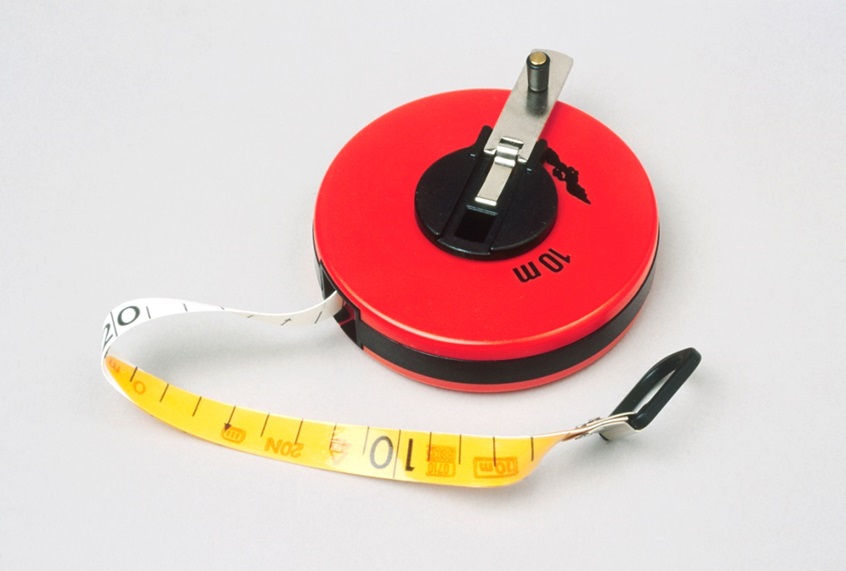

Acostuma a estar graduada encentímetres i s’utilitza permesurar longituds de l’ordre d’uns metres.
(2 de 4)
Regle graduat
Instruments per realitzar mesures diverses

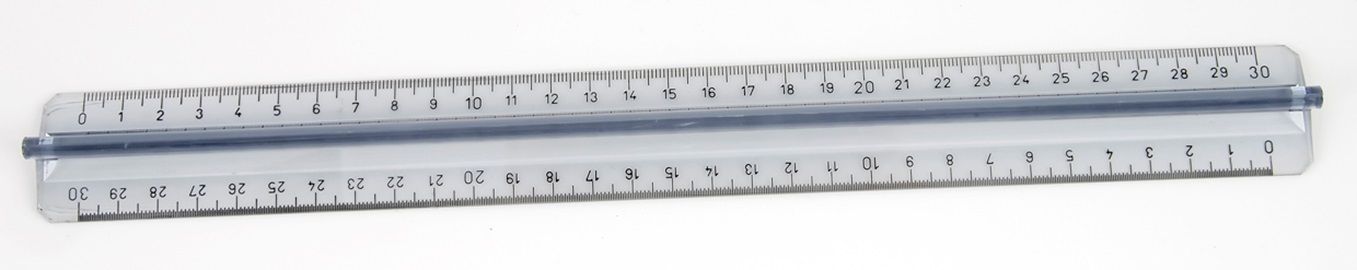

És graduat en mil·límetresi s’utilitza per mesurar longituds de l’ordre de pocs centímetres.
(3 de 4)
Instruments per realitzar mesures diverses
Bàscula de laboratori

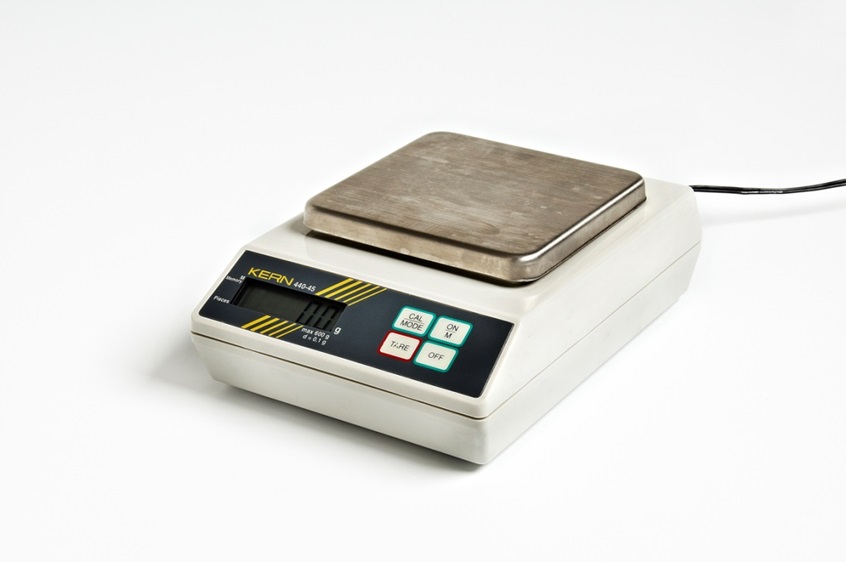

S’utilitza per mesurar la massa d’un cos. La seva sensibilitat acostuma a arribar més enllà del centigram.
(4 de 4)
Instruments per mesurar volums
Proveta

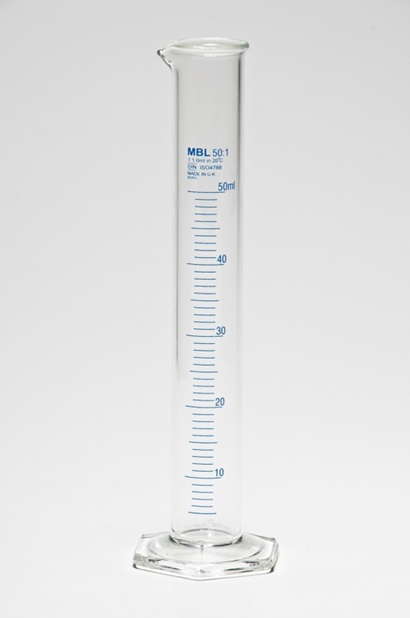

És un recipient cilíndric queacostuma a estar graduat en cm3 o en mL. És un instrument relativament poc precís. Pot estarfet de vidre o de plàstic i existeixenmodels molt diferents, ambcapacitats des de 10 mL fins a 5 L.
(1 de 3)
Instruments per mesurar volums

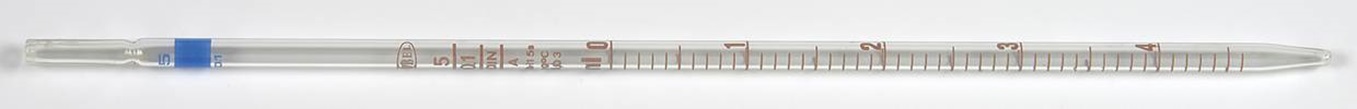

És un tub de vidre graduat que serveixper mesurar volums amb molta precisió. Sovint s’acobla per l’extrem superior a un èmbol, una bomba o una pera de goma per tal de succionar més fàcilment i amb més seguretat un volum determinat de (pipetejar) i abocar-lo després.
Pipeta
(2 de 3)

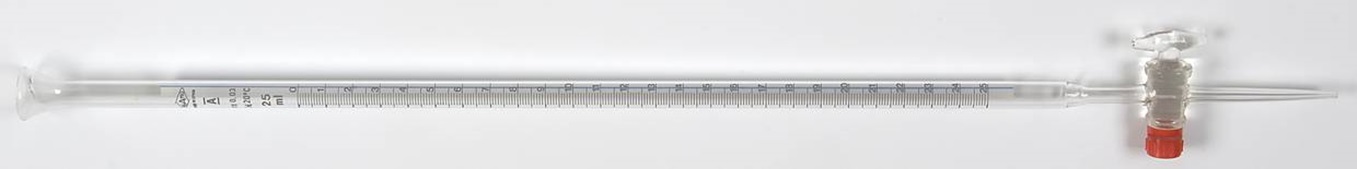

És un tub de vidre graduat en cm 3que ens permet de mesurar el volum de líquid que s’aboca en un altre recipient. En el seuextrem inferior porta una clau que permet controlar de manera exacta el volum queafegim a l’altre recipient: en obrir-la, deixem caure poc a poc el líquid en l’altre recipient; en arribar a la mesura del volum que volíem, la tanquem.
Instruments per mesurar volums
Bureta
(3 de 3)

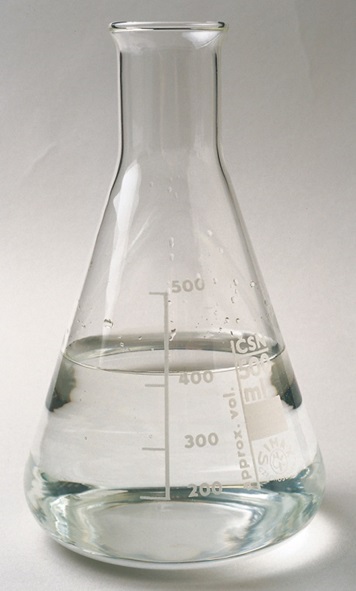

És un recipient de vidre en formacònica, amb fons pla i coll cilíndric. S’utilitza per dur-hi a terme reaccions químiques, perbarrejar líquids o per escalfar-los.
Material per contenir líquids i dissolucions
Matràs d’Erlenmeyer
(1 de 4)
Material per contenir líquids i dissolucions
Matràs aforat

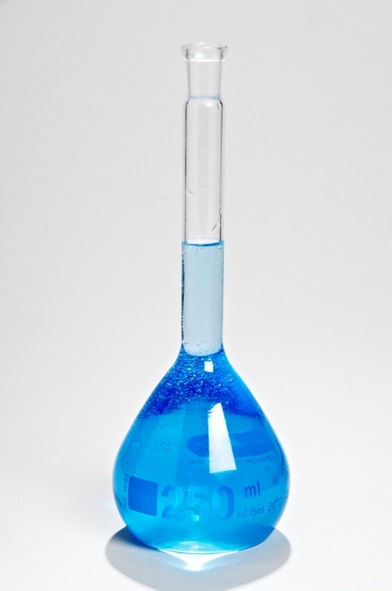

És un recipient de vidre en forma de pera i amb un petit fons pla; té un coll cilíndric llarg i estret amb una marca gravada al seu voltant que indicaon s’ha d’enrasar el menisc del líquid a l’hora de mesurar-lo. S’utilitza perpreparar volums determinats de solucions de concentració coneguda.
(2 de 4)

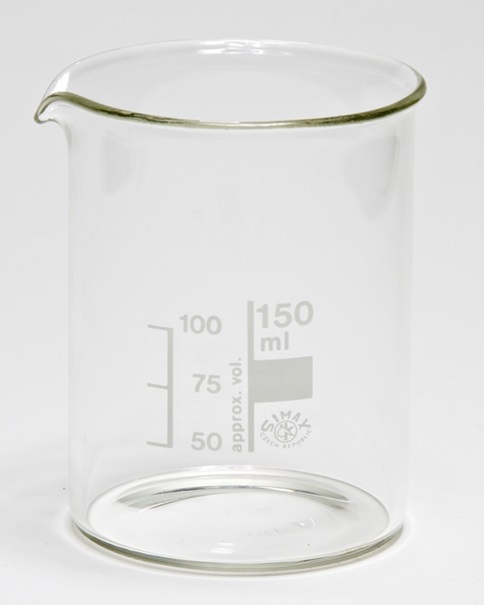

És un recipient en forma cilíndrica, fons plai part superior oberta. Pot estar fet de vidre o de plàstic i n’hi ha de capacitats diverses. Sol estar graduat de manera poc exacta. S’utilitza per fer dissolucions, per contenir-les o per dur-hi a terme reaccions químiques.
Material per contenir líquids i dissolucions
Vas de precipitats
(3 de 4)

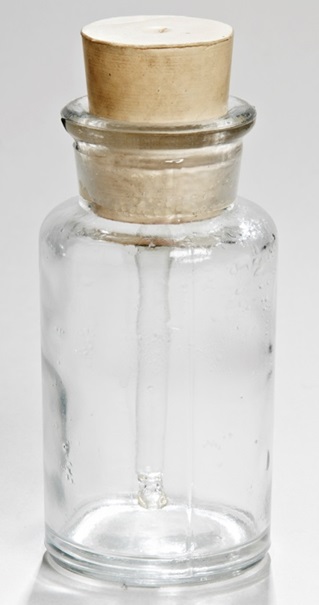

S’utilitzen per contenir líquids i acostumen a ser de vidre, encara que també n’hi ha de plàstic. Alguns porten un tap de goma i altres en porten un de vidre esmerilat, que els tanquen hermèticament, de manera que poden contenir líquids i fins i tot, durant poc temps, gasos.
Material per contenir líquids i dissolucions
Flascons
(4 de 4)

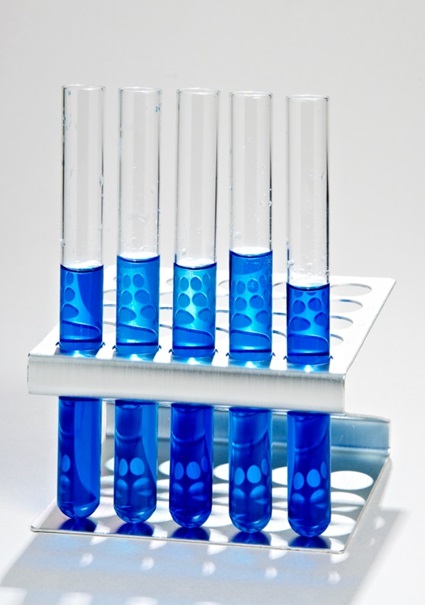

Són uns tubs de vidre, sovint resistents a l’escalfor, oberts per un extrem i tancats i arrodonits per l’altre, que s’utilitzen per dur a terme reaccions químiques amb volums petits. Es mantenen drets dins d’una gradeta.
Material d’ús divers
Tubs d’assaig
(1 de 15)

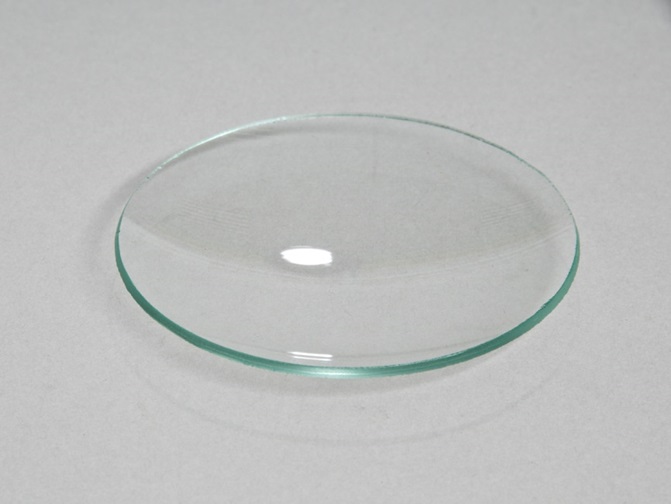

És rodó i generalment de vidre. S’utilitza per la seva part còncavaper tal de pesar o reservarmomentàniament quantitatspetites de sòlids, evaporar la fracció líquida d’una dissolució,etc.
Material d’ús divers
Vidre de rellotge
(2 de 15)

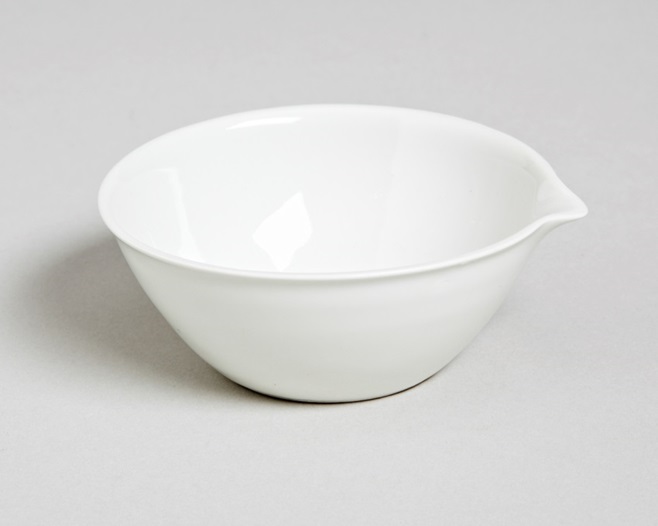

És un recipient resistent a les temperatures elevades,per la qual cosa es fa servir per escalfar substàncies al foc, comara dissolucions que es vulguinmés concentrades.
Material d’ús divers
Càpsula de porcellana
(3 de 15)

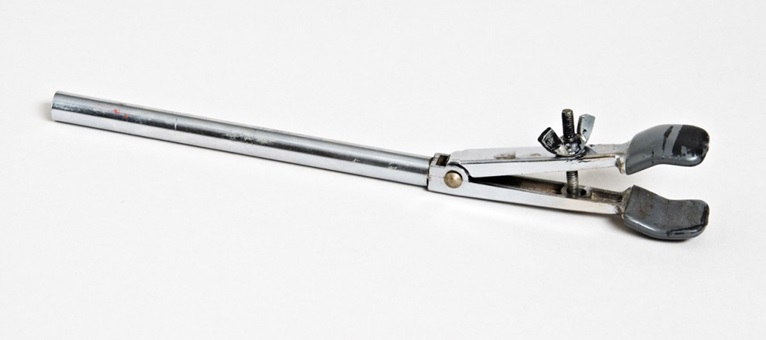

S’utilitza per subjectar material divers,com ara matrassos o tubs d’assaig, als suports de laboratori, mitjançant una doble nou que pot ésser fixada amb un parell de cargols.
Material d’ús divers
Pinça metàl·lica
(4 de 15)

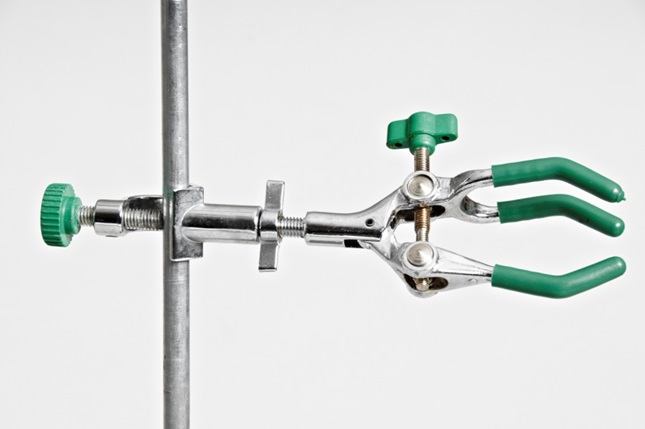

Com la pinça metàl·lica, s’utilitza per subjectar material divers, però aquesta porta la nou incorporada per tal de fixar-se directament al suport de laboratori.
Material d’ús divers
Pinça de nou
(5 de 15)

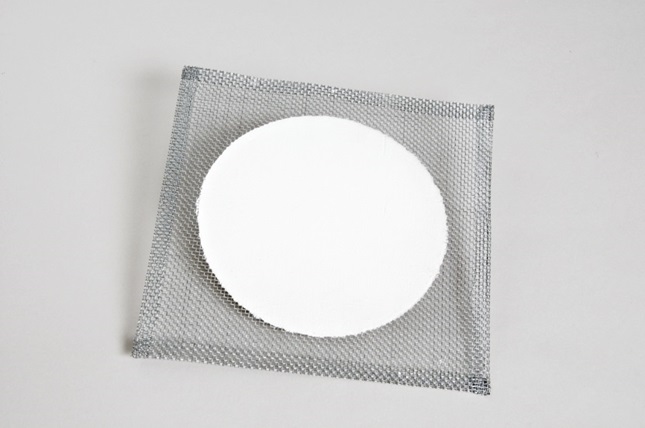

Reixa metàl·lica quadrada, al centre de la qual sovint hi ha una placa circular d’amiant o d’algun altre material resistent al foc. S’utilitza, disposada sobre un trípode, per sostenir recipients sobre el foc, evitant-ne el contacte directe i prevenint-ne el trencamentper dilatació sobtada.
Material d’ús divers
Reixeta
(6 de 15)

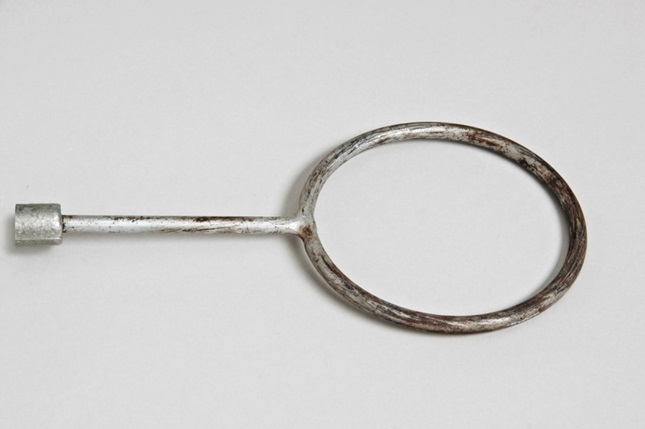

S’utilitza, juntament amb la reixeta i el trípode, per subjectar material de vidre amb líquid que s’hagi d’escalfar.
Material d’ús divers
Anella
(7 de 15)

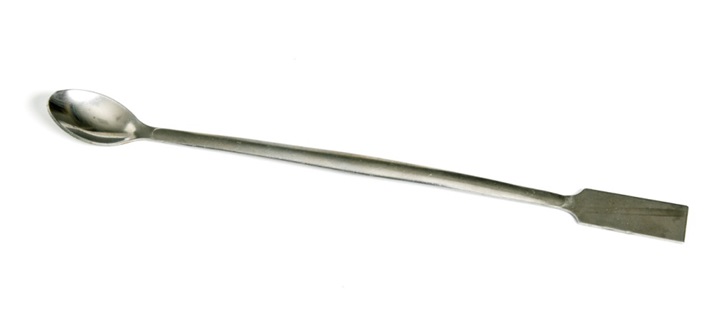

Serveix per agafar quantitats petites de sòlids; sovint té un extrem en forma de pala i un altre en forma de cullereta.
Material d’ús divers
Espàtula
(8 de 15)

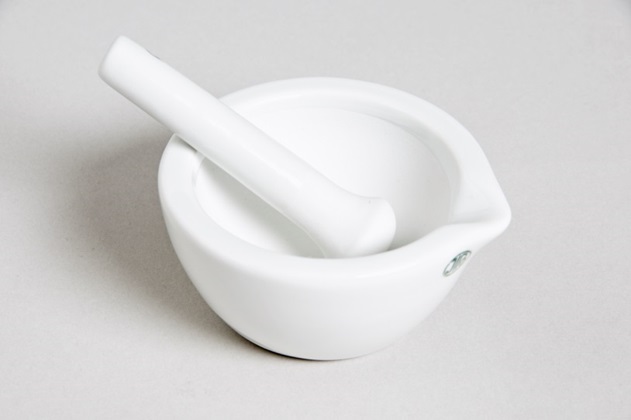

S’utilitza per triturar i polvoritzar sòlids en partícules molt petites.
Material d’ús divers
Morter
(9 de 15)

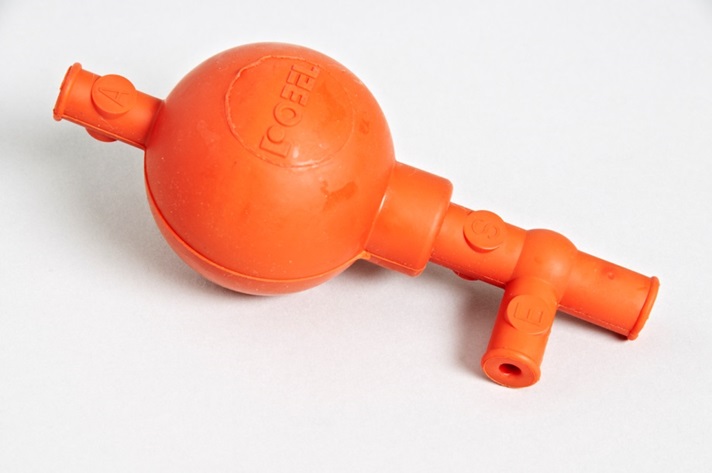

Pera de goma que s’utilitza acoblada a una pipeta per tal de succionar líquids.
Material d’ús divers
Pera per pipetejar
(10 de 15)

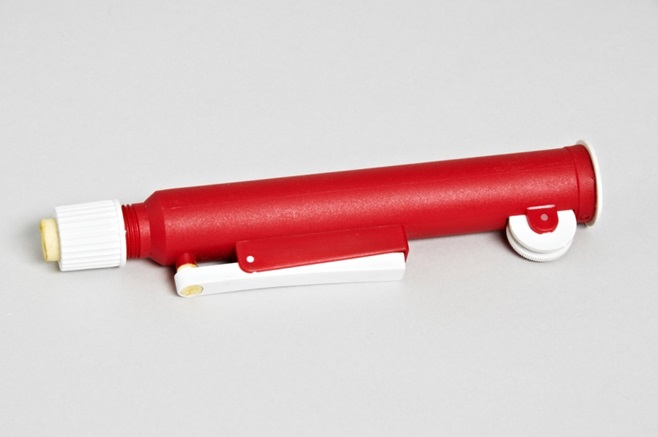

Aparell que s’utilitza acoblat a una pipeta per tal de succionar líquids.
Material d’ús divers
Succionador d’èmbol per pipetejar
(11 de 15)

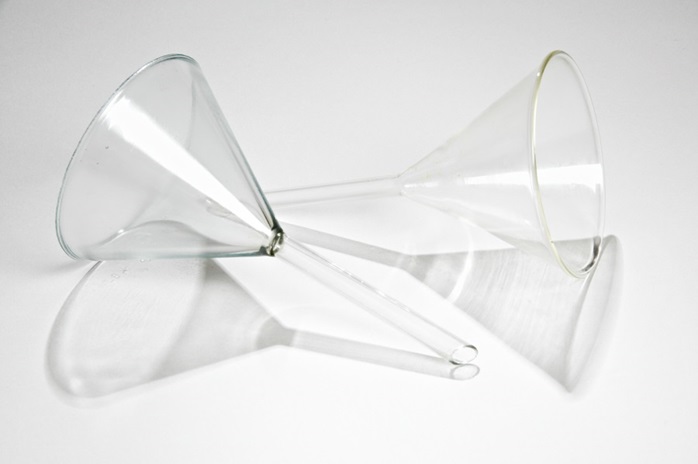

És fet de vidre o de plàstic. S’utilitza en el procés de filtració o per transvasar líquids d’un recipient a un altre.
Material d’ús divers
Embut
(12 de 15)

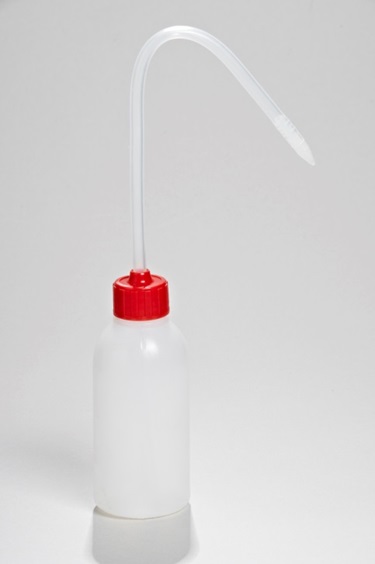

És un recipient cilíndric de plàstic acabat en un bec llarg que s'utilitza per contenir aigua destil·lada o alcohol etílic i abocar-ne petites quantitats sense mesurar, per tal de preparar dissolucions o netejar.
Material d’ús divers
Flascó netejador
(13 de 15)

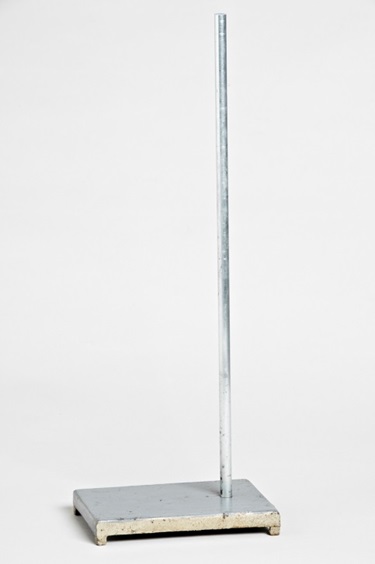

Barra metàl·lica vertical acoblada a un peu pesant, on es col·loquenpinces que subjecten material delaboratori divers.
Material d’ús divers
Suport
(14 de 15)

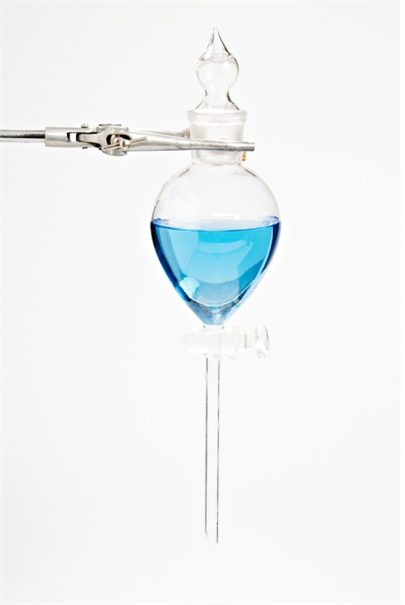

És un recipient ovalat que té unaboca estreta tancada per un tap en l’extrem superior i un tub estret i llarg amb una clau de pas que pot obrir-se i tancar-se a voluntat (recorda a una bureta, però sense graduació) en l’extrem inferior. S’utilitza per separar líquids que no són miscibles entre ells.
Material d’ús divers
Embut de decantació
(15 de 15)
